Eingang D




Eingang D-Low

Frequenzbereich:                                        20 MHz - 1.2 GHz
Eingangswiderstand:                                   50 Ohm
max. Eingangsspannung:                             15 Vpp

Empfindlichkeit:





Eingang D-High

Frequenzbereich:                                        20 MHz - 1.2 GHz
Eingangswiderstand:                                   2.2 kOhm
max. Eingangsspannung:                             15 Vpp
Empfindlichkeit:                                          TTL-Pegel

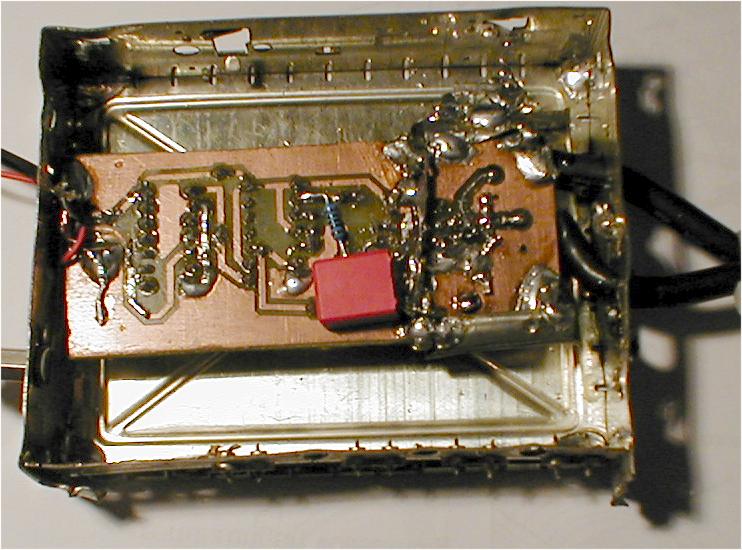

Der Aufbau erfolgte HF-mässig im Schirmgehäuse. Desweiteren wurde darauf geachtet, dass der Eingangsteil (rechts) nicht auf den Nachverstärker/Teiler übersprechen kann.

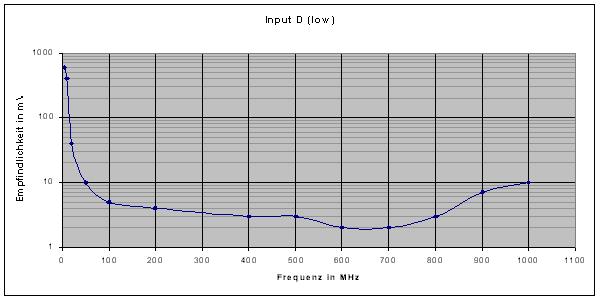

Die Eingansempfindlichkeit wurde mit einem HP Signalgenerator aufgenommen (leider nicht mein Eigentum).
Abgelesen wurde jeweils die Eingangsspannung, bei der das Ausgangsrechteck anfing zu jittern.
