sekundärgetaktetes Netzteil für den Zähler:

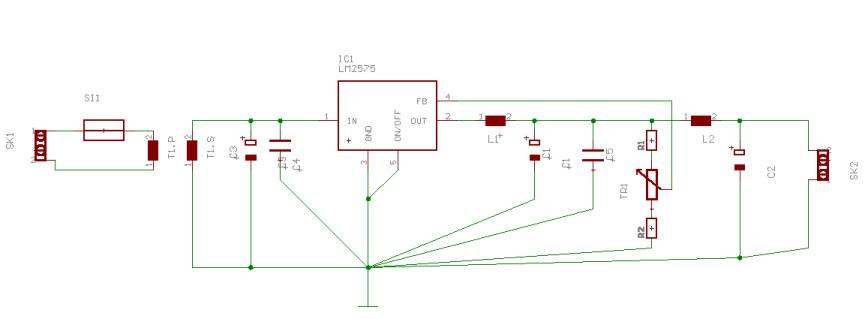

Das Netzteil besteht wie gewohnt aus Trafo, Gleichrichter und Siebelko.
Aus Effiziensgründen sowie wärmetechnischen Problemen habe ich jedoch dann anstatt eines
konventionellen Reglers einen Schaltregler eingesetzt (LM2575).

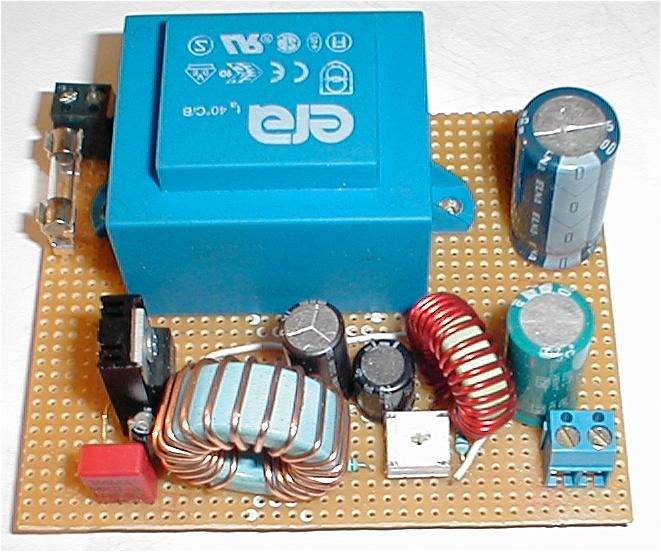

Durch den Schaltregler bekommt man einen sehr guten Wirkungsgrad (sie auch Foto -> der Regler hat nur einen MiniKühler

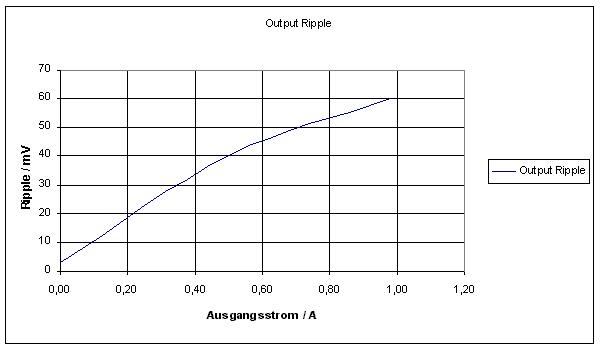

und wird trotzdem nicht sehr warm).Folgende Kennlinien (Ua jeweils 5V) habe ich ohne Trafo mit einem Netzteil aufgenommen:
